| 1、LRS-20DG定量控制系統概述 |
 動畫效果演示 |
|
| 隨著工業生產規模的擴大，產量的提高，為了提高生產效率和節約生產成本 |
 |
| 自動定量控制設備得到越來越廣泛的應用，對其控制性能的要求也越來越高。我 |
| 公司積極響應廣大用戶的需求，自主研發了LRS-20DG全新定量控制系統，該系統 |
| 具有每次定量控制值可以根據需要任意更改設定，瞬時流量、累計流量、定量控 |
|
|
| 制時間同屏顯示，控制系統手 /自動切換，加注量不足或超過設定值報警等功能 |
|
|
工作時通過安裝在管道上的流量傳感器將測量到的流量信號以脈沖、模擬量、頻
|
| 率等信號形式反饋給定量控制主機，定量控制主機在接收了流量傳感器的流量信 |
| 號后，在面板上同步顯示瞬時流量值和累積流量值，同時在定量控制主機內部設 |
| 定好所需要控制的定量值，當定量控制主機顯示的累計流量值達到所設定的定量 |
| 控制值時，定量控制主機輸出開關量信號，利用該開關信號通過配接繼電器或接 |
| 觸器來控制安裝在管道上的截流設備（如電動閥等），從而達到定量控制的目的 |
| LRS-20DG定量控制系統具有全中文式顯示操作菜單、大屏液晶顯示、手動控制與 |
|
|
| 自動控制相結合、自動化程度高、測量控制精度高、可自動進行溫度/ 壓力補償 |
|
|
| 現已廣泛應用于石油、化工、石化、煤礦開采、冶金、鋼鐵、建材、制藥、釀酒 |
| 食品、飲料、加油、注水、摻藥、配料等場合中液體、氣體、蒸汽等流體介質的 |
| 定量控制。 |
|
| 2、LRS-20DG定量控制系統產品特點及其適用領域 |
| |
| 主要功能特點 |
|
適用領域 |
◆ 設有定數、定時、定量自動配比加料功能
|
◆ 石油、石化、化工、煤礦開采、冶金、鋼鐵、水泥建材、電力 |
| ◆ 控制系統手 / 自動切換 |
◆ 天然氣、制藥、釀酒、食品、飲料、乳業、陶瓷、紡織、機械 |
| ◆ 全中文、大液晶屏顯示，外接按紐操作功能 |
◆ 造紙、橡膠、水產養殖、農業灌溉、畜牧業、環保、污水處理 |
| ◆ 打料單位質量與體積任意選擇設定，內設密度值設置參數 |
◆ 水利檢測部門、自來水廠、科學實驗、反應釜、軍工領域等 |
| ◆ 斷電保護功能：控制主機自動保持?jǐn)嚯娗暗墓ぷ鲾?shù)據和狀態 |
◆ 定量裝車、打料、加料、加油、注水、摻藥、配料等 |
| |
|
| 3、LRS-20DG定量控制系統、定量加料控制過程動畫演示及詳細說明 |
| |
|
|

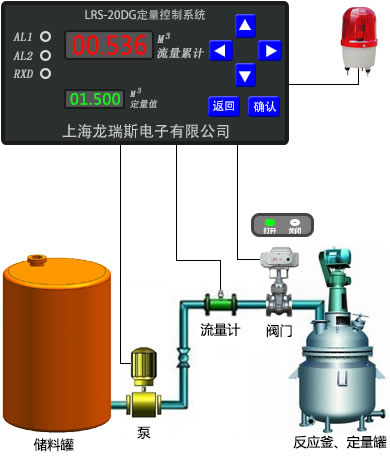

| 該定量控制系統典型用于定量裝車、打料、加料、加油、注水、摻藥、配料等場合的定量控制；動畫演示了反應釜定量加料控制 |
|
| 以上為flash動畫，如你的電腦不能正常顯示播放該動畫，請單擊右邊下載并安裝 |
|
| 動畫說明：1、為了突出演示效果，每當?shù)竭_(dá)控制點時，動畫都進行了暫停（產品實際控制時沒有這種延時現象）； |
| 2、動畫里演示的定量值是1.5m3，可以根據實際需要及應用場合設置任意定量值，如設定為2.6m3、5.8m3、1.32m3等定量值； |
| 3、該定量控制系統提供多種流量傳感器供選擇，全面適應有腐蝕性的、高溫、高壓、粘稠、有揮發性的、有衛生要求的、易燃易爆的 |
| /液體、氣體、蒸汽等流體介質的定量控制； |
| 4、動畫里演示了對一個反應釜的定量加料控制，實際應用中可實現定量組態操作，多路集中控制，各路參數同屏顯示，隨時調用； |
| 5、動畫里演示的是一臺水泵和一個電動閥門對系統進行斷流控制，以達到自動控制目的，實際應用中可以根據精度要求，選擇大、小 |
| /閥控制，分別控制大流量和小流量，以達到更準確定量控制；也可以僅通過控制電動閥門實現截流功能，從而達到定量控制目的 |
| 6、過程一演示的是系統啟動，閥門打開往反應釜加料，流量累計，開始定量控制；過程二演示的是流量達到預設目標定量值，閥門關 |
| /閉，反應釜啟動攪拌；過程三演示的是反應完成自動卸料，準備開始下批生產；過程四演示的是卸料完畢，閥門打開，定量加料控 |
| /制重新開始；過程五演示的是到達設定定量值后假設閥門故障沒有正常關閉，達到報警點后系統發出聲光報警；過程六演示的是值 |
| /班人員到達現場處理后系統恢復正常工作； |
| 7、設備通常狀態下都是工作在過程一、過程二、過程三和過程四的狀態下，只是具備過程五的報警功能?！ ?span id="jbjb1p3r" class="DICUN">/ |
|
| 4、定量控制系統、定量加料系統、定量配比系統應用舉例 |
|
| 產品作用有：定量控制值任意自由設定（注水、摻藥、科學實驗等），瞬時流量、累計流量、定量控制時間等同屏顯示（石油、冶金、鋼鐵等） |
| /控制系統手自動切換（如反應釜加藥、加催化劑、加料等），加注量不足或超過設定值報警（如定量注水、水產養殖、化工等） |
|
| 應用舉例一：某化工生產的連續生產線，反應過程中需A和B兩種原料按1:2進行配比反應，反應釜一次限多能加A原料1m3，A、B兩種原料分別寄 |
| 存在A、B兩個儲罐內，通過兩條DN20的管道分別注入反應釜中，每一小時配比一次。生產時會有工作人員到達現場手動打開兩管道出口的閥門往 |
| 反應釜加料，通過觀察現場的流量計的顯示，當A原料加入1m3時關閉A管道上的閥門，當B原料加入2m3時關閉B管道上的閥門，每小時需進行一次 |
| 以上操作，工作量非常大，且常因工作人員疏忽造成A、B原料加入比例不對而影響產品的質量?，F(xiàn)要對該配比加料系統經行改造，要求改造后系 |
| 統可以自動進行以上操作；且保持手動功能，以方便現場調試。 |
| 選型： |
LRS-20DG-20A-1B-3E-5Y-20 |
，根據現場需求，選取DN20的流量傳感器和電動閥各兩臺，對兩加料管道進行編制設定，A號定量值設定為 |
|
| 1m3，B號定量值設定為2m3，定量控制時間為一小時一次?？蛻羰盏截浐蠓謩e將流量傳感器和電動閥安裝在A、B兩加料管道管口處（電動閥均靠 |
| 近管口安裝），定量控制主機安裝在值班室，按隨貨提供的接線圖連接好電源線及信號線即可。生產時A、B兩閥門同時打開加料，當A加料量達 |
| 1m3時，定量控制主機發出信號關閉A號閥門，當B加料量達到2m3時，定量控制主機發出信號關閉B號閥門，如此每小時自動進行一次操作，以上 |
| 操作均為自動完成。另外，現場仍保留手動控制功能，只需將自動開關切換為手動便可進行手動控制，以方便現場調試。 |
|
| 應用舉例二：某品牌酒的勾兌調味工藝中，需將甲、乙、丙三種半成品原酒液按1.5:2.6:5.9的比例進行勾兌調味，甲、乙、丙三種原酒液半成 |
| 品存儲在三個衛生儲罐內 ，通過三條DN15的管道輸向勾兌容器中，該容器一次可勾兌出800L的酒。 勾兌過程中工作人員打開三根管道出口的閥 |
| 門，往勾兌容器中添加原酒液半成品 ，并觀察管道出口的流量計示數， 當甲原酒液出口管道上的流量計的示數達到120L時關閉甲管道上的閥門 |
| 當乙原酒液出口管道上流量計的示數達到 208L時關閉乙管道上的閥門 ，當丙原酒液出口管道上的流量計的示數達到472L時關閉丙管道上的閥門 |
| 如此進行操作來完成該種酒的勾兌， 常因操作不當使得酒水質量大大降低。 現要對該系統進行改造，希望可以自動完成甲、乙、丙三種原酒液 |
| 的添加，每次勾兌完成進行下一批勾兌時，工作人員只需按一下操作室的啟動按鈕，便可進行新一批的添加勾兌。 |
| 選型： |
LRS-20DG-15A-1B-3E-8Y-15 |
，根據現場需求，選取DN15的流量傳感器和被控閥各三臺，考慮到酒水是易燃易爆液體，被控閥選擇氣動閥 |
|
| 系統出廠時設定甲的定量值為120L，設定乙的定量值為208L，設定丙的定量值472L?？蛻羰盏截浐髮⒘髁總鞲衅?、氣動閥門分別安裝在三根管道 |
| 管口處（氣動閥均靠近管口安裝），集中定量控制主機安裝在操作室，對甲、乙、丙三種原酒液添加進行集中定量控制，按隨貨提供的接線圖連 |
| 接好信號線及電源線即可。勾兌時操作人員只需在操作室按下啟動按鈕，三根管道出口處的氣動閥門便會打開，往勾兌容器中加料。當甲原酒液 |
| 添加量達到120L時，控制主機便會發出信號自動關閉甲原酒液出口上的閥門；當乙原酒液添加量達到208L時，控制主機便會發出信號自動關閉乙 |
| 原酒液出口上的閥門；當丙原酒液添加量達到472L時，控制主機便會發出信號自動關閉丙原酒液出口上的閥門，整個添加過程全部自動完成，無 |
| 需人工介入，且控制精度遠遠超過人工手動控制。完成一批勾兌進行下一批勾兌時，操作人員只需再次按下操作室的啟動按鈕，便可進行新一輪 |
| 的酒水勾兌。另外，每次定量控制的參數在控制主機上實時顯示出來，操作人員可以隨時查看現場的工作情況。 |
|
| 5、LRS-20DG定量控制系統、定量加料系統技術參數 |
| |
測量對象
|
液體、氣體、蒸汽
|
|
被控泵電源
|
220VAC、380VAC等
|
| 輸入信號 |
脈沖信號
|
被控閥電源
|
24VDC、220VAC、380VAC等可選
|
| |
模擬量信號:4-20mA、0-10mA、0-5V、1-5V等信號
|
被控閥口徑
|
DN10～DN200等可選
|
| |
頻率信號:PI（頻率范圍：0-5KHZ，大范圍可定制）
|
防護等級
|
防護等級IP65
|
精度等級
|
±0.5%
|
主機饋電
|
主機自帶24VDC穩壓饋電，可為傳感器提供恒定直流電源
|
控制范圍
|
0.1-999999升/h
|
主控制器尺寸
|
160×80×90 單位 mm
|
響應靈敏
|
0.01s～16s 連續可調
|
開孔尺寸
|
152± 1 × 76 ± 0.7 單位 mm
|
穩定性能
|
長期工作穩定性優于0.1%FS
|
傳感器連接方式
|
法蘭夾裝、法蘭連接、插入式、卡箍安裝等可選
|
供電電源
|
220VAC、110VAC、24VDC等可選（默認220VAC）
|
振動影響
|
在任何方向上振動頻率200Hz 時，所引起的誤差為
|
安裝方式
|
墻裝室內型、墻裝戶外型等可選 |
|
量程范圍的0.05%/g（可忽略不計） |
環境條件
|
|
指示方式
|
8位LED顯示累積總量與定量值，5位LED顯示瞬時值
|
相對濕度
|
5%～95%
|
報警設置
|
在量程范圍內報警數值用戶可連續任意設定
|
環境溫度
|
-30℃ ～＋75℃
|
控制設置
|
在量程范圍內控制數值用戶可連續任意設定
|
| 介質溫度 |
-40℃ ～＋300℃（需適配不同傳感器） |
使用壽命 |
設備正常使用平均壽命為8～10年 |
被控泵功率
|
0.75kw～3kw～110kw 等可選（更大功率請文字注明）
|
|
|
|
| |
| 6、LRS-20DG定量控制系統、定量配比系統技術選型 |
| |
|
| LRS-20DG |
定量控制系統 |
| |
代碼 |
傳感器公稱通徑（直接填入口徑尺寸）訂做特殊要求請文字注明 |
| ▁ |
DN10、DN15、DN20、DN32、DN40、DN50、DN65…DN200…DN400…DN500 |
| |
代碼 |
測量介質 |
| A |
液體 |
| B |
氣體 |
| C |
蒸汽 |
| |
代碼 |
工作壓力 |
| 1 |
1.0MPa |
| 2 |
1.6MPa |
| 3 |
4.0MPa |
| 4 |
特殊要求請文字說明 |
| |
代碼 |
介質溫度 |
| B |
-10～75℃ |
| C |
-25～120℃ |
| D |
-30～180℃ （限于蒸汽） |
| |
代碼 |
本控制系統自身工作電源 |
| 3 |
AC220V |
| 4 |
AC380V |
| 5 |
DC24 V |
| |
代碼 |
安裝方式 |
| E |
墻裝室內型 |
| F |
墻裝戶外型 |
| |
代碼 |
被控閥電源類型 |
| 5 |
AC220V |
| 6 |
AC380V |
| 7 |
24V DC |
| 8 |
氣動閥 |
| |
代碼 |
是否帶被控閥 |
| Y |
是 |
| N |
否 |
| |
代碼 |
電動閥口徑（橫線上直接填入口徑） |
| ▁ |
DN10、DN15、DN25、DN32、DN40、DN50 |
| DN65、DN80、DN100...DN300...DN500等 |
| |
|
| LRS-20DG |
50 |
A |
1 |
B |
3 |
E |
5 |
Y |
50 |
 |
選型舉例 |
|
|
