| 1、LRS65FP負壓變送器概述 |
 詳細資料下載 |
|
| 本系列LRS65FP負壓變送器，采用成熟合理技術生產的高精度、小型化智能電 |
 |
| 容式負壓傳感器，在轉換原理上利用數字化補償技術對溫度、靜壓進行補償，提 |
| 高了測量的精度，降低了溫度漂移。該產品具有精度高、可靠性好、響應速度快 |
| 性能穩定等特性。該系列負壓變送器品種豐富，可實現對負壓、絕壓真空、差壓 |
| 等多種過程參數的測量， 將所測負壓信號轉換成 4-20mA 、0-10V 等電信號，供 |
| 給PLC及二次儀表，實現過程監測和自動控制功能?，F(xiàn)已廣泛應用于石油、化工 |
| 冶金、電力、造紙、醫藥、紡織、環保等行業。 |
| |
| 2、LRS65FP負壓變送器的主要功能特點及其適用領域 |
| |
| 主要功能特點 |
|
適用領域 |
| ◆ 可實現對負壓、絕壓真空、差壓等多種過程參數的測量和控制 |
◆ 石油、化工、天然氣、煤礦開采、冶金、電力、水泥建材、機械 |
| ◆ 將所測負壓信號轉換成4-20mA、0-10V等信號，供給PLC及二次儀表 |
◆ 水處理工程、環保凈化、水產養殖、農業灌溉、畜牧業等 |
| ◆ 高清LCD顯示可選，可實時觀測負壓信號值 |
◆ 造紙、紡織、陶瓷、化纖、橡膠等工業領域 |
| ◆ 智能型HART可選，遠程控制與設定更方便 |
◆ 食品、飲料、乳業、釀酒、制藥、自來水廠等 |
| ◆ 高測量精度可達±0.1%，可選±0.075% |
◆ 鐵路交通、造船、航空航天、科學實驗、軍工領域、智能建筑 |
| |
|

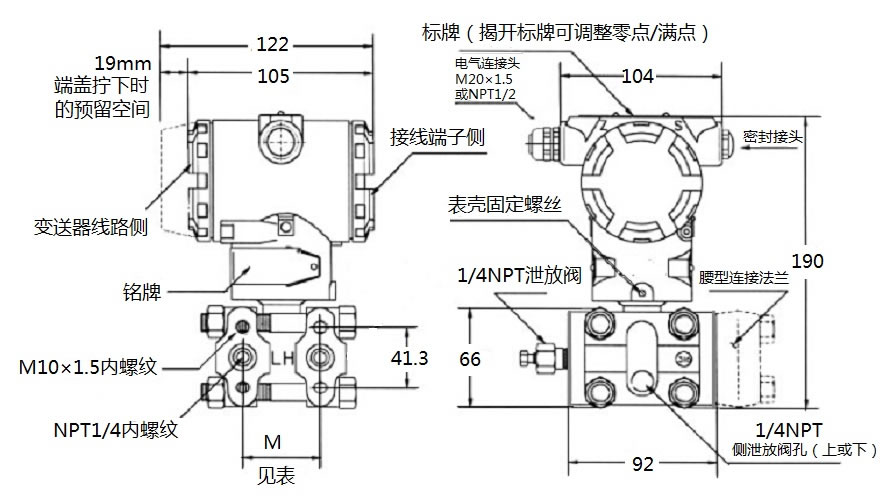

| 3、LRS65FP負壓變送器尺寸圖 |
|
| 測量范圍 |
2、3、4、5 |
6 |
7 |
8 |
9 |
| M（mm） |
54 |
55.2 |
55.6 |
57.2 |
59 |
尺寸圖 單位 |
|
|
| 4、LRS65FP負壓變送器技術參數 |
| |
精度等級
|
變 送 器 型 號 |
| |
| 65FP智能0.1級 |
65FP智能0.2級 |
65FP 0.25級 |
65FP 0.5級 |
|
1，2
|
| ±0.15% |
±0.2% |
±0.25% |
±0.5% |
|
3～8
|
|
9，0大壓力
|
|
遠傳
|
|
| 不靈敏區 |
無（≤0.01%） |
| 穩定性 |
十二個月內不超過量程的基本誤差值 |
| 溫度影響 |
精 度 等 級 |
| |
| 0.1級 |
0.2級 |
0.25級 |
0.5級 |
|
1，2
|
| ≤±0.2% |
≤±0.25% |
≤±0.3% |
≤±0.5% |
|
| 3～8 |
| ≤±0.1% |
≤±0.2% |
≤±0.25% |
≤±0.5% |
|
9，0大壓力
|
| ≤±0.1% |
≤±0.2% |
≤±0.3% |
≤±0.5% |
|
| 遠傳 |
| ≤±0.25% |
≤±0.35% |
≤±0.4% |
≤±0.5% |
|
| 重 量 |
約5.4kg（不包括附件，帶法蘭變送器除外） |
|
| 振動影響 |
在任何方向上振動頻率200Hz時，所引起的誤差為量程
|
| 范圍的0.05%/g；量程代碼1，2（微差壓）為±0.1%/g |
|
| |
電源影響
|
小于輸出范圍的±0.005%/V。
|
| 負載影響 |
電源穩定時，無負載影響。 |
| 安裝位置影響 |
當工作膜片未垂直安裝時，可能會產生約0.24 kPa零位
|
系統誤差， 此誤差可通過調整零位來消除， 對量程無
|
| 影響。 |
|
| |
| |
| 外殼防護等級 |
IP67 |
| 結構材料 |
壓力容室、接頭、泄放閥、隔離膜片等與介質接觸的零
|
件材料見選型表 。 螺栓為碳鋼鍍鉻； 電氣外殼為低銅
|
| 鋁合金；
電氣外殼表面涂層為環氧噴塑。 |
|
| |
| |
| 導壓連接件 |
在壓力容室上本身有1/4-18NPT陰螺紋連接螺孔，引壓
|
接頭連接螺孔有1/2-14NPT陰螺紋， 或M20×1.5—18陽
|
| 螺紋。信號線（電纜）連接孔：G 1/2”螺紋。 |
|
| |
| |
| |
|
|
|
| |
| 5、LRS65FP負壓變送器技術選型 |
| |
|
| LRS65 |
普通型電容式負壓 絕壓 差壓變送器 |
| LRS67 |
智能型電容式負壓 絕壓 差壓變送器 |
| |
代碼 |
變送器名稱 |
| FP |
負壓變送器 |
| AP |
絕壓力變送器 |
| XP |
差壓變送器/差壓流量變送器 |
| TP |
壓力變送器 |
| |
代碼 |
測量量程 |
代碼舉例 |
| 5K＿ |
橫線上填量程 單位kPa |
需測-8000Pa 則填5K8 |
| 9K＿ |
橫線上填量程 單位kPa |
需測65KPa 則填9K65 |
| |
代碼 |
輸出信號 |
| A |
4-20 mA DC |
| B |
4-20 mA DC(為輸入壓力的平方根，流量變送器專用) |
| H |
4-20 mA DC + HART信號 |
| |
代碼 |
|
| 36 |
|
| 37 |
|
| 38 |
|
| 39 |
|
| 40 |
|
| 41 |
|
| 42 |
|
| |
代碼 |
選用件 （不選則不填） |
| X1 |
0～100% 線性指示表 |
| X2 |
0～100% 流量指示表 |
| X3 |
3 1/2 LCD 數字線性顯示表 |
| X4 |
智能表顯示器 |
| Y6 |
管裝彎支架 |
| Y7 |
板裝彎支架 |
| Y8 |
管裝平支架 |
| E2 |
泄放閥在壓力室側面的上部 |
| E3 |
泄放閥在壓力室側面的下部 |
| N |
1/2-14NPT 錐管陰螺紋接頭 |
| J |
丁字形陽螺紋M20×1.5接頭 |
| d |
隔爆型 dIIBT4 |
| i |
本安型 iaIICT6 |
| |
|
| LRS65 |
FP |
5K8 |
A |
36 |
X1 |
選型舉例 |
|
