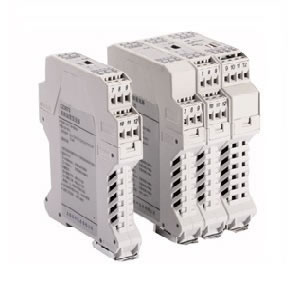

| 1、信號隔離器概述 |
 |
|
| 本光電信號隔離器作為一種輸入輸出設備應用于工業系統中，它接收輸入信 |
| 號，轉換成與輸入成一定關系的信號，輸出給其他設備。它利用光電隔離或電磁 |
| 隔離切斷輸入信號與輸出信號之間的電氣連接，起到電氣隔離的作用，而并不影 |
| 響信號的傳輸。另外通過模塊內部電路的電氣隔離，還可有效避免地線回路電壓 |
| 浪涌、感應雷擊、靜電、熱拔插、電磁干擾等因素造成的設備損壞；還可有效消 |
| 除串流、電磁、諧波等干擾信號，顯著提高信號質量。另外該系列隔離器還兼具 |
| 信號分配功能，信號在傳輸過程中會容易遇到多種干擾，為了保證信號穩定，使 |
| 用信號隔離器尤為重要?，F(xiàn)在石油、化工、冶金、電力等工業場合均得到了廣泛 |
| 應用。 |
|
| 2、信號隔離器主要功能特點及其適用領域 |
|
| 主要功能特點 |
|
適用領域 |
| ◆ 電磁隔離技術，將信號直接高效的轉換 |
◆ 石油、化工、煤礦開采、冶金、電力、水泥建材、機械 |
| ◆ 通過電源、輸入、輸出之間的可靠隔離，解決使用現場的干擾問題 |
◆ 食品、乳業、釀酒、制藥、飲料、水產養殖、農業灌溉、畜牧業等 |
| ◆ 多回路輸入/輸出選擇，可供多樣化應用 |
◆ 造紙、紡織、陶瓷、化纖、橡膠等工業領域 |
| ◆ 簡易插入式端子臺設計，配線及維修方便 |
◆ 鐵路交通、造船、航空航天、科學實驗、軍工領域、智能建筑 |
|
|
| 3、信號隔離器技術參數 |
| |
| 電源保護 |
電源反向保護 |
|
使用環境 |
周?chē)h(huán)境中不得有強烈振動、沖擊以及 |
| 隔離電壓 |
1500V AC/1min |
|
對產品元器件有腐蝕性的氣體、粉塵存在 |
| 電磁兼容性 |
符合 GB/T 18268 《測量、控制和實驗室用的電 |
連續工作溫度 |
-20℃～+60℃ |
| |
設備電磁兼容性要求》（等同 IEC 61326-1) |
相對濕度 |
10%～90% |
| 靜電 |
空氣放電8KV |
貯存溫度 |
-40℃～+80℃ |
| 脈沖群 |
電源線對地2KV，信號線對地1KV |
安裝 |
DIN35mm標準導軌安裝 |
| 浪涌 |
線對地2KV，線對線1KV |
端子 |
可插拔，可接0.5mm2～2.5mm2多束或單股電纜 |
| 射頻 |
10V/m |
外形尺寸 |
114.5mm×99.0mm×17.5mm（ME17.5） |
| 儀表結構 |
ME系列塑料殼結構 |
|
114.5mm×99.0mm×22.5mm（ME22.5） |
|
| |
| 4、信號隔離器技術選型 |
| |
|
| 類型 |
型號 |
通道數 |
輸入 |
輸出 |
特征 |
| 開關量輸入 |
CZ3011 |
一進一出 |
開關，接近開關 |
繼電器 |
有斷線檢測功能 |
| CZ3111 |
一進二出 |
| CZ3012 |
二進二出 |
| CZ3013 |
一進一出 |
晶體管 |
| CZ3113 |
一進二出 |
| CZ3019 |
二進二出 |
| 開關量輸出 |
CZ3021 |
一進一出 |
干接點 |
驅動電流45mA時，輸出電壓≥12V |
回路輸出控制 |
| CZ3022 |
二進二出 |
| CZ3023 |
一進一出 |
獨立供電 |
| 模擬量輸入 |
CZ3031 |
一進一出 |
二線制變送器 |
4-20mA，HART數字信號 |
回路供電 |
| CZ3032 |
二進二出 |
| CZ3045 |
一進一出 |
獨立供電 |
| CZ3047 |
一進一出 |
二線制、三線制變送器，電流源 |
4-20mA、0-20mA、1-5V、0-5V |
獨立供電 |
| CZ3035 |
一進一出 |
| CZ3036 |
二進二出 |
| CZ3047T |
一進一出 |
4-20mA |
輸出回路供電 |
| CZ3035T |
一進一出 |
| CZ3036T |
二進二出 |
| 模擬量輸入 |
CZ3065 |
一進一出 |
4-20mA |
4-20mA |
回路供電 |
| CZ3066 |
二進二出 |
| CZ3065T |
一進一出 |
4-20mA、0-20mA |
| CZ3066T |
二進二出 |
| CZ3084 |
一進一出 |
1-5V、0-5V、2-10V、0-10V |
| CZ3085 |
二進二出 |
| CZ3083 |
一進一出 |
0-5V、1-5V |
0-20mA、4-20MA、0-5V、1-5V、 0-10V |
獨立供電 |
| CZ3088 |
二進二出 |
0-10V |
| CZ3089 |
一進二出 |
| 模擬量輸出 |
CZ3031 |
一進一出 |
4-20mA，HART數字信號 |
4-20mA，HART數字信號 |
回路供電 |
| CZ3032 |
二進二出 |
| CZ3064D |
四進四出 |
| CZ3067 |
一進一出 |
4-20mA、0-20mA |
4-20mA、0-20mA |
獨立供電 |
| CZ3038 |
二進二出 |
| CZ3086 |
一進一出 |
0-20mA |
0-20mA |
| CZ3087 |
二進二出 |
0-5V、0-10V |
0-5V、0-10V |
| 模擬量輸入輸出 |
CZ3039 |
二進二出 |
4-20mA |
4-20mA |
一路4-20mA輸入
一路4-20mA輸出 |
| 頻率量輸入 |
CZ3051 |
一進一出 |
二線制、三線制頻率信號源 |
電平、晶體管 |
5V、12V、24V配電 |
| CZ3052 |
二進二出 |
| CZ3053 |
一進二出 |
| 熱電阻、熱電偶、毫伏信號、電阻、電位器輸入 |
CZ3071 |
一進一出 |
熱電阻 |
4-20mA、1-5V |
獨立供電 |
| CZ3079 |
二進二出 |
| CZ3073 |
一進一出 |
可編程，獨立供電 |
| CZ3076 |
一進二出 |
| CZ3076T |
一進二出 |
4-20mA |
輸出回路供電 |
| CZ3077 |
一進一出 |
可編程，回路供電 |
| CZ3078 |
二進二出 |
| CZ3173 |
一進三出 |
一路4-20mA輸出
二路報警輸出 |
| CZ3072 |
一進一出 |
熱電偶 |
4-20mA、1-5V |
可編程，獨立供電 |
| CZ3074 |
一進二出 |
| CZ3177 |
一進一出 |
4-20mA |
可編程，回路供電 |
| CZ3178 |
二進二出 |
| CZ3172 |
一進三出 |
可編程，一路4-20mA輸出 二路報警 |
| CZ3277 |
一進一出 |
熱電阻、熱電偶 |
| CZ3278 |
二進二出 |
| CZ3081 |
一進一出 |
毫伏信號-5mV-60mV |
-5mV～+60mV |
1:1毫伏信號輸入輸出 |
| CZ3075 |
一進一出 |
電位器 |
4-20mA，1-5V |
0-5kΩ電位器輸入 |
| CZ3271 |
一進一出 |
電阻 |
電阻信號 |
1:1電阻輸入 |
| 同信信號輸入 |
CZ3092 |
一進一出 |
RS232 |
RS232 |
5V、6V、8V、9V、12V配電 |
| |
CZ3095 |
一進一出 |
|
RS485全雙工 |
|
| |
CZ3093 |
一進一出 |
RS485半雙工 |
RS485半雙工 |
|
| |
CZ3096 |
一進一出 |
|
RS232 |
|
| |
CZ3094 |
一進一出 |
RS485全雙工 |
RS485全雙工 |
9V配電 |
| 振動傳感器輸入 |
CZ3057 |
一進一出 |
振動傳感器
負電壓發生器 |
-20V～-0.5V |
1：1電壓輸入輸出 |
| |
CZ3058 |
一進一出 |
振動傳感器 |
-10V～+10V |
|
| 頻率轉換 |
CZ3055 |
一進二出 |
開關，接近開關 |
4-20mA報警繼電器 |
報警設定輸出 |
| |
CZ3355 |
一進三出 |
頻率脈沖電平，晶體管 |
|
|
|
|
| 注：因產品技術升級，部分產品升級型號做以下改變： |
| CZ3033、CZ3061、CZ3063升級為CZ3031 |
| CZ3034、CZ3062、CZ3064升級為CZ3032 |
|
