| 1、防爆超聲波液位計概述 |
 詳細資料下載 |
|
| 本款LRTU的防爆型超聲波液位計是采用成熟的合理聲波時間差測距技術，由 |
|
| 微處理器控制的數字液( 物)位儀表。在測量過程中，調制脈沖型超聲波由傳感器 |
| (換能器)發出， 聲波經液(物)體表面反射后被同一傳感器接收， 將其轉換成電信 |
| 號。并由聲波的發射和接收之間的時間來計算傳感器到被測液( 物)體的距離。防 |
| 爆超聲波液位計具有自動功率調整，增益控制，溫度補償，采用合理的檢測技術 |
| 和計算機技術，提高儀表的測量精度，對干擾回波有抑制功能，保證測量結果的 |
| 真實與準確。由于采用非接觸的測量，被測介質幾乎不受限制，可廣泛應用于水 |
| 污水、水泥、酸堿、煤粉、泥漿、酒類、飲料、制藥等多種工況環境。 |
| |
| 2、防爆超聲波液位計主要功能特點及其適用領域 |
| |
| 主要功能特點 |
|
適用領域 |
| ◆ 滿足防爆認證要求的設計 |
◆ 石油、化工、煤礦、煤粉、冶金、電力、機械、建材、水泥、泥漿 |
| ◆ 高精度、高穩定性，安裝使用方便 |
◆ 造紙、紡織、陶瓷、化纖、橡膠等工業領域 |
| ◆ 高清LCD顯示可選，現場可實時觀測介質液位 |
◆ 鐵路交通、造船、航空航天、科學實驗、軍工領域、智能建筑 |
| ◆ 將液位信號轉換成4-20mA、0-10V等電信號，供給PLC及二次儀表 |
◆ 食品、飲料、乳業、釀酒、制藥、自來水廠等 |
| ◆ 采用非接觸的測量，被測介質幾乎不受限制 |
◆ 水處理工程、環保凈化、水產養殖、農業灌溉、畜牧業等 |
| |
|

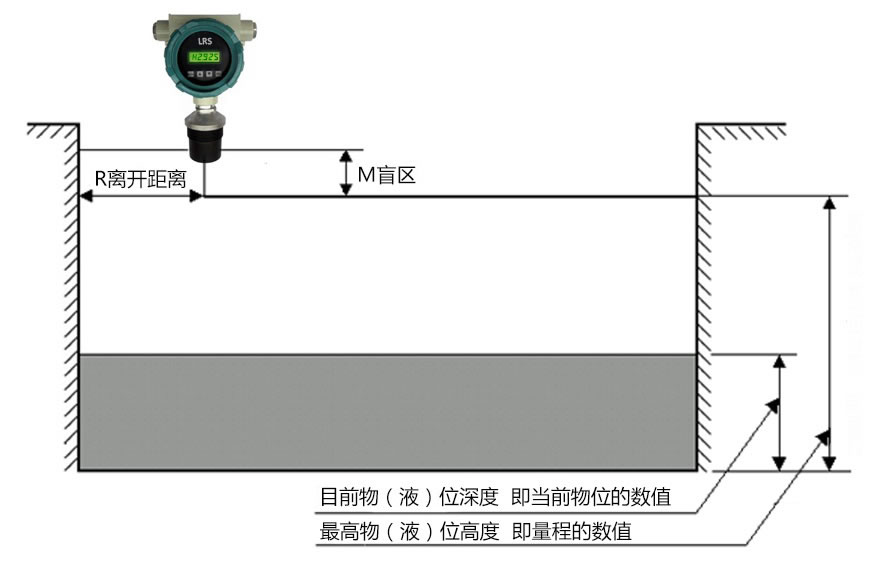

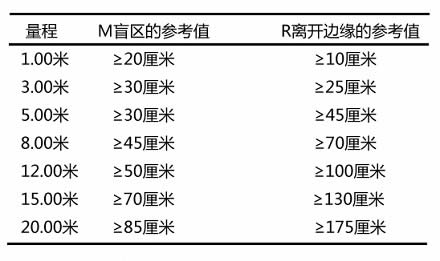

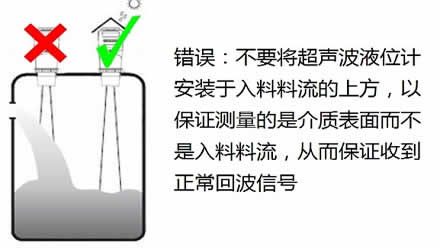

| 3、防爆超聲波液位計安裝示意圖 |
|
| 4、防爆超聲波液位計技術參數 |
| |
測量原理
|
超聲波液位測量
|
|
環境溫度 |
標準 -40 ～ 60 ℃
|
測量范圍
|
0.25 ～ 12 米
|
|
金屬安裝 -20 ～ 60 ℃
|
| 輸出信號 |
4 ～ 20mA
|
靜態工作壓力
|
常壓
|
| |
4 ～ 20mA＋ Hart 協議通訊
|
防護等級
|
IP65
|
電源電壓
|
12 ～ 28 V DC， 浪涌 0.1A
|
重量
|
1.5 kg
|
功率消耗
|
0.75 W
|
電子外殼
|
PVC
|
測量誤差
|
測量范圍的 0.25%( 空氣中 )
|
傳感器
|
PVDF 聚合物
|
分辨率
|
3 mm
|
過程連接
|
2" NPT
|
溫度補償
|
內置
|
電纜入口
|
2 個入口 PG 13.5 或 ?" NPT 電纜格蘭頭
|
回波處理
|
聲智能
|
防爆等級 |
Ex dII CT6 |
| 波束角 |
12° |
|
|
| |
|
| 5、防爆超聲波液位計技術選型 |
| |
|
| LRTU |
防爆超聲波液位計（ 內置溫度自動補償） |
| |
代碼 |
測量量程（ 液位變化的深度） |
| 3 |
3米 |
| 5 |
5米 |
| 6 |
6米 |
| 12 |
12米 |
| |
代碼 |
供電電源 |
| A |
24V DC |
| |
代碼 |
過程安裝連接 |
| 5 |
標準 2” NPT 螺紋連接（ 標配安裝螺母） |
| 6 |
法蘭連接 DN50 |
| 9 |
定制各規格連接法蘭（ 法蘭規格等級文字標注） |
| |
代碼 |
儀表結構 |
| Y |
一體化 現場液晶顯示 |
| |
代碼 |
輸出信號 |
| 2 |
標準 4～ 20mA |
| 3 |
標準 4～ 20mA＋ Hart 協議通訊 |
| |
| LRTU |
3 |
A |
5 |
Y |
2 |
選型舉例 |
|
