| 盧瑟福變送器遠傳密封組件概述 |
|
|
|
》》返回盧瑟福壓力目錄 |
| 在很多情況下，壓力變送器和測量介質要被隔離開。 這種情況就有必要用一個遠傳密封組件。 |
| 遠傳密封組件可用于以下系列的LUSOFO P 壓力變送器： |
? 壓力變送器 (P300, DS III, DS III PA, DS III FF)
|
? 絕壓變送器 (P300, DS III, DS III PA, DS III FF)
|
| ? 差壓變送器(DS III, DS III PA, DS III FF) |
| 注意：如果對遠傳密封組件進行選配，要先閱讀“功能”和“技術數據”部分的變送響應，溫度誤差和響應時間。 然后才可使遠傳密封組件達到理想效果。 |
 |
| 盧瑟福變送器遠傳密封組件優點 |
? 壓力變送器和測量介質之間無直接接觸
|
? 壓力變送器更適合操作條件
|
? 可提供許多型號
|
? 專為惡劣工作條件設計
|
| ? 用于食品工業的快速拆裝式遠傳密封組件 |
|
|
| 盧瑟福變送器遠傳密封組件應用 |
選型遇到問題請直接撥打技術咨詢電話:021-67856432 |
如果被測介質和變送器之間由于下列原因不能直接接觸，則應該采用遠傳密封系統。
|
有以下情況：
|
? 介質溫度超出變送器的規定
|
? 介質具有腐蝕性，而現有變送器中又沒有所需材質的膜片
|
? 介質的粘度很高或者含有可能會阻塞變送器測量元件的微粒
|
? 介質在測量元件或?qū)汗苤锌赡軙?huì)凝固
|
? 介質不均勻并具有纖維性
|
? 介質易于聚化或晶體化
|
? 過程本身需要采用快速拆裝式遠傳密封，如在需要進行快速清潔處理的食品行業中
|
| ? 過程本身對測量點的清潔度有要求 |
|
| 盧瑟福變送器遠傳密封組件設計 |
選型遇到問題請直接撥打技術咨詢電話:021-57743635 |
遠傳密封組件包括以下組件
|
? 壓力變送器
|
? 一個或兩個遠傳密封件
|
? 填充液
|
? 壓力變送器與遠傳密封組件之間的連接 ( 直接安裝或通過毛細管連接)
|
被測介質的壓力通過一段充滿液體的體積傳輸?shù)綁毫ψ兯推魃希粶y(cè)介質與填充液之間有一個平的彈性膜片。
|
在大多數情況下，在遠傳密封元件和壓力變送器之間有一個毛細管，以便 (譬如 ) 減少熱介質對壓力儀表產生溫度影響。
|
但是，毛細管的使用又會影響整個遠傳密封系統的響應時間和溫度響應。 因此，如果差壓變送器和遠傳密封法蘭配套使用，必須合適采用具有相同長度的兩個毛細管。
|
遠傳密封組件可有選擇的與帶突出的膜片一起使用。
|
| 對夾式遠傳密封組件需要配一個對夾法蘭。 |
|
|
|
》》選型樣本下載 |
使用隔膜密封 , 通過平面膜片來測量壓力。存在以下類型的膜片密封： |
 |
|
 |
|
 |
| 對夾式設計以及無和有突出膜片的密封組件。 |
|
法蘭設計以及無和有突出膜片的密封組件。 |
|
快速拆裝式隔膜密封。 |

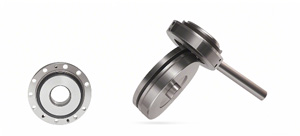

| ? 對夾密封設計 |
|

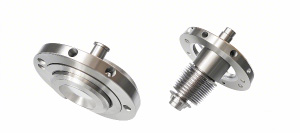

? 法蘭設計 |
|

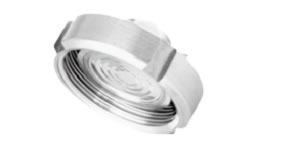

? 快速拆裝密封組件，例如按 DIN 11 851, SMS 標 |
| ? 對夾式設計以及有突出膜片的對夾式設計 ( 按 |
|
? 法蘭設計以及有突出膜片的法蘭設計 ( 按 DIN |
|
準，IDF 標準，APV RJT 標準，夾具連接等。 |
| DIN 或 ANSI 標準 )，用一個對夾法蘭固定。 |
或 ANSI 標準 )，用帶孔的法蘭的固定。 |
? 快速拆裝遠傳密封組件普遍用于食品工業。 由 |
 |
|
 |
|
于其特殊的結構設計，被測介質將不會出現堵塞 |
| 現象。 并可快速拆卸，利于清洗。 |
| |
| |
| |
| |
| |
| |
| 帶前置膜片的小型隔膜密封。 |
|

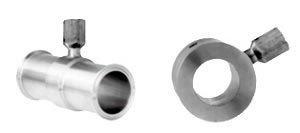

管道夾裝式密封帶有快速拆裝型和法蘭安裝型。 |
|
|
| ? 微型膜片密封 |
|
? 夾緊密封組件法蘭連接符合 EN或拆 ASME。 |
|
|

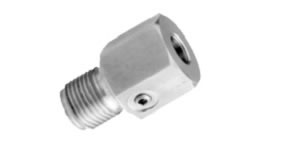

| - 陽螺紋微型隔膜密封，用于擰入螺紋孔。 |
|
? 可根據用戶要求提供其它過程連接的夾緊式密封。 |
| - 特定客戶的過程連接的遠傳密封組件。 |
|
? 快速拆裝式夾緊密封，符合 DIN 11 851, SMS 標準， IDF 標準，APV/RJT 標準，夾緊連接。 |
| |
|
可快速卸，利于清洗。 |
|
頁面中列出的遠傳密封為常用密封。 由于過程連接方式千差萬別，因此難免不能顧全。
以下本頁面沒有列出的遠傳密封也可以提供：
? 其它過程連接和標準的遠傳密封
? 無菌或消毒連接用遠傳密封
? 其它尺寸的遠傳密封
? 其它公稱壓力的遠傳密封
? 特定膜片材料和涂層的遠傳密封
? 其它密封面的遠傳密封
? 使用其它填充液的遠傳密封
? 其它毛細管長度的遠傳密封
? 帶有保護軟管的護套毛細管遠傳密封
? 用于高溫 / 低溫下標定的遠傳密封，等等 |
詳情請致電上海榮漢自動化儀表有限公司技術部 021-67856432 |
| 遠傳密封組件常用型號 |
更多型號請致電上海榮漢自動化儀表有限公司技術部 021-67856432 |
| 遠傳組件 |
7LF4900-1AA01-2B |
| 遠傳組件 |
7LF4900-1AA01-3B |
| 法蘭隔膜 |
7LF4910-0AA01 |
| 法蘭隔膜 |
7LF4910-0AA03 |
| 法蘭隔膜 |
7LF4910-2AA01 |
| 法蘭隔膜 |
7LF4910-0BA01 |
| 法蘭隔膜 |
7LF4910-0AG01 |
| 法蘭隔膜 |
7LF4910-0AJ01 |
| 法蘭隔膜 |
7LF4910-0DA01 |
| 法蘭隔膜 |
7LF4910-0GA01 |
| 法蘭隔膜 |
7LF2701-1DD20-0AA1 |
| 法蘭隔膜 |
7LF2701-1DD20-0CA1 |
| 法蘭隔膜 |
7LF2701-1DD21-0AA1 |
| 法蘭隔膜 |
7LF2701-1DD22-0AA1 |
| 法蘭隔膜 |
7LF2701-1DD23-0AA1 |
| 法蘭隔膜 |
7LF2701-1DD24-0AA1 |
|
| 遠傳組件 |
7LF4913-0AA01-2B |
| 遠傳組件 |
7LF4913-0AA01-4B |
| 遠傳組件 |
7LF4913-0AA01-6B |
| 遠傳組件 |
7LF4913-0BA01-2B |
| 遠傳組件 |
7LF4913-0DA01-2B |
| 遠傳組件 |
7LF4913-0GA01-2B |
| 遠傳組件 |
7LF4913-0HA01-2B |
| 遠傳組件 |
7LF4913-0AG01-2B |
| 遠傳組件 |
7LF4913-0AK01-2B |
| 遠傳組件 |
7LF4940-1BA06-0B |
| 遠傳組件 |
7LF4940-1BA06-0B |
| 遠傳組件 |
7LF4940-1BA06-2B |
| 遠傳組件 |
7LF4940-1BA06-4B |
| 遠傳組件 |
7LF4940-1BA06-6B |
| 遠傳組件 |
7LF4925-1AA10 |
| 遠傳組件 |
7LF4925-1BA10 |
| 遠傳組件 |
7LF4925-1CA10 |
| 遠傳組件 |
7LF4925-1DA10 |
| 遠傳組件 |
7LF4980-1BA01-0B |
| 遠傳組件 |
7LF4980-1BA01-2B |
| 遠傳組件 |
7LF4980-1BA01-4B |
| 遠傳組件 |
7LF4980-1BA01-6B |
| 遠傳組件 |
7LF4980-1DA01-0B |
| 遠傳組件 |
7LF4980-1EA01-0B |
| 遠傳組件 |
7LF4980-1GA01-0B |
| 遠傳組件 |
7LF4980-1HA01-0B |
|
|
